新建模型图

新建模型图

(1)在模型浏览器上,选择要添加图的元素节点(解决方案节点不能添加图。各种元素可以添加图的类型都不同);

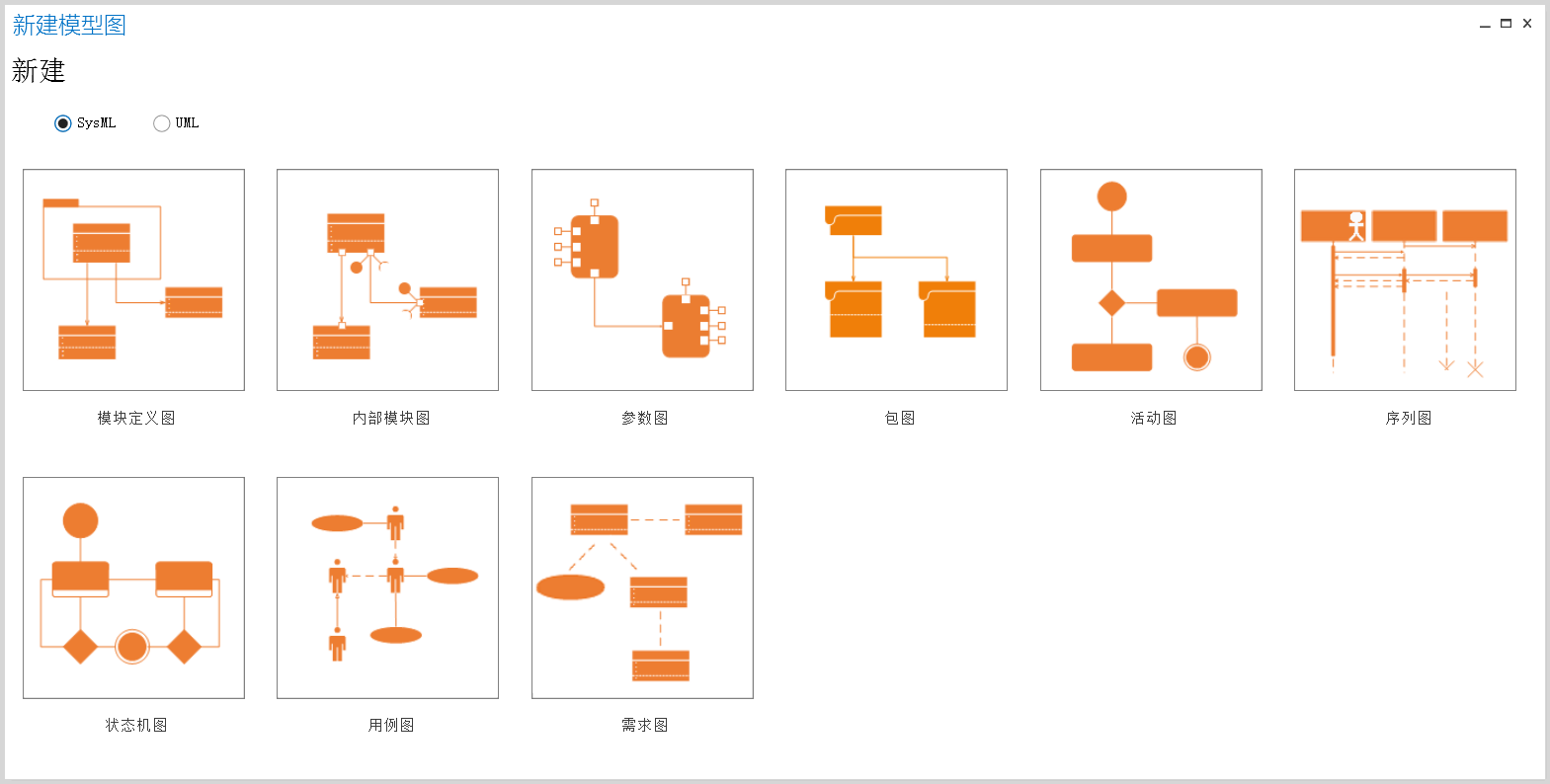

(2)通过主工具栏“新建”图片 309的子菜单“新建图”打开图形类别选择界面,如下所示:

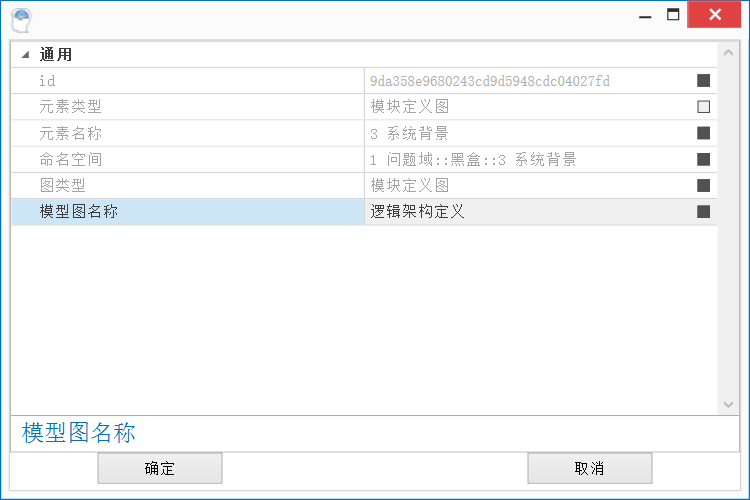

选择图的大类(SysML、UML,不同大类,下面列表的图的类型不同),然后鼠标点击下面具体类型的图的图标,在接下来的窗口中输入“模型图名称”,“确定”,进入新图的编辑页面。

(3)在模型浏览器中选择元素节点,然后通过右键菜单添加相应的图。

(4)在解决方案树上,选择具体类型的节点,通过右键菜单“添加”—>“新建图”添加图形。
