构造型注释

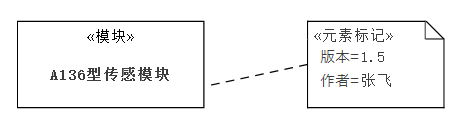

构造型注释节点为元素提供构造型属性的显示。必须将构造型注释节点连到一个元素,这个构造型注释节点会显示这个元素的构造型名称和属性。此时,可选择这个构造型注释节点,通过右键菜单“设置构造型”,选择构造型以及编辑构造型属性。对这个构造型注释节点的编辑,等同于对被注释节点构造型的编辑。如下图所示:

对于矩形节点模板的节点,构造型一般可以有三种显示方式。一种方式是在一个独立的“构造型属性分区”中显示(通过属性框“显示构造型属性分区”设置是否显示);第二种是在矩形的顶部(通过属性框“显示构造型”设置是否显示);第三种就是这种在一个独立的构造型注释节点中显示。如果选择第三种,则前两种不会显示;其次,选择第一种方式,则第二种不会显示。

有关构造型的概念和使用方法,见构造型(Stereotype)
