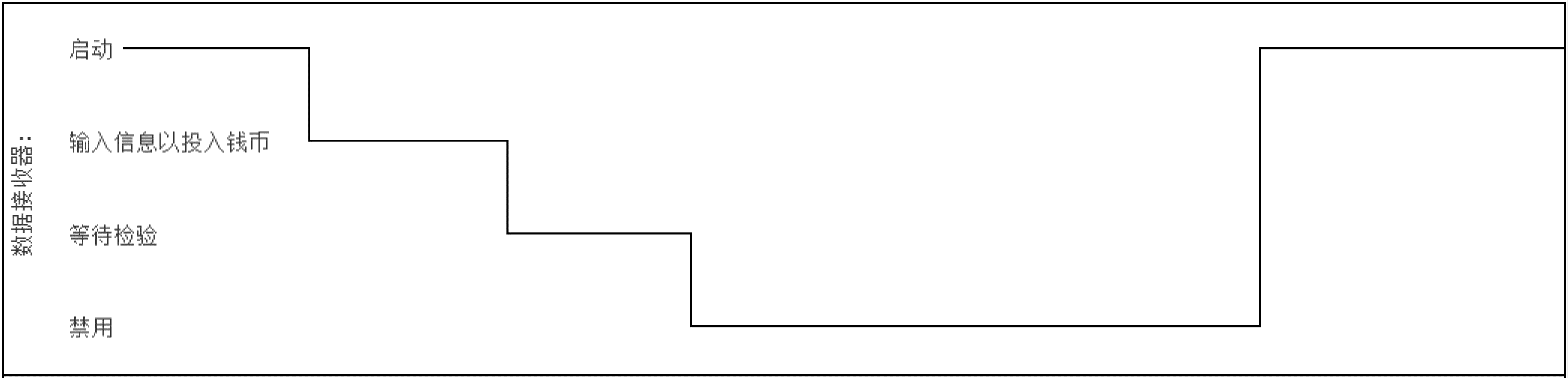

状态生命线是显示了状态的生命线，生命线中每个状态占一行，生命线的时间线在状态切换点折向，形成一个折线。如下图所示：
（1）在图中添加状态生命线：从图形工具栏拖拽一个状态生命线到图上。可以通过节点的右键菜单“选择代表元素”设置生命线代表的属性元素。

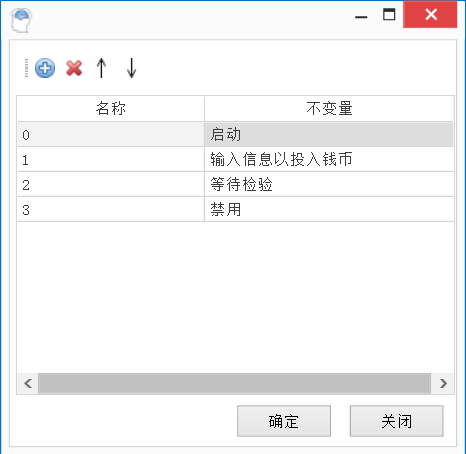

（2）设置生命线的状态：选择状态生命线节点，右键菜单“状态设置”，设置生命线的状态。如下所示，可以通过工具栏添加、删除及移动状态的位置：
（3）时间线的操作：时间线默认是在第一个状态上，从左到右的直线。鼠标放在直线上的每个位置，右键菜单“上拐”、“下拐”会让这个直线拐向相邻的状态。然后用鼠标拖动某一段直线，可以移动到另外一个状态。
值生命线是表示生命线上显示的值是和时间相关的一个值。值生命线显示的不是一条线，而是每个值存在的时间段。
（1）在图中添加值生命线：从图形工具栏拖拽一个值生命线到图上。可以通过节点的右键菜单“选择代表元素”设置生命线代表的属性元素。
（2）设置生命线的值：选择状态生命线节点，右键菜单“状态设置”，设置生命线的状态，状态的“不变量”将会作为值现在是生命线中。

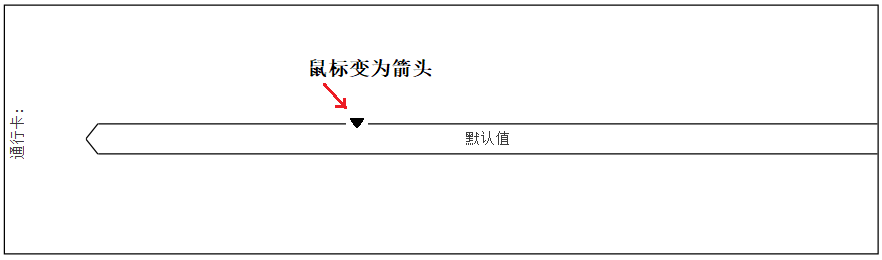

（3）设置每段生命线的值：默认情况值生命线是显示第一个状态的值。要增加新的段，把鼠标放在段的上沿，鼠标形状变为一个箭头，点击会分割生命线的段，然后设置这个新增加段代表的状态。如下图所示：

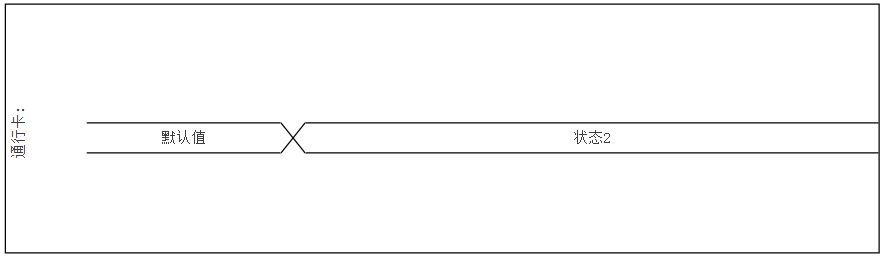

添加段之后，值生命线显示为：
鼠标移动到两段之间的位置，鼠标变成一条线，这时候按住鼠标可以调整每段的长度。
鼠标点击段，通过右键菜单可以设置段代表的状态值。

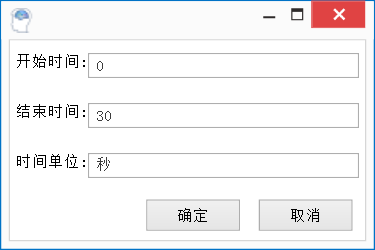

把时间轴从图形工具栏拖拽到图上。通过时间轴的右键菜单，可以设置时间的范围和单位。如下所示：

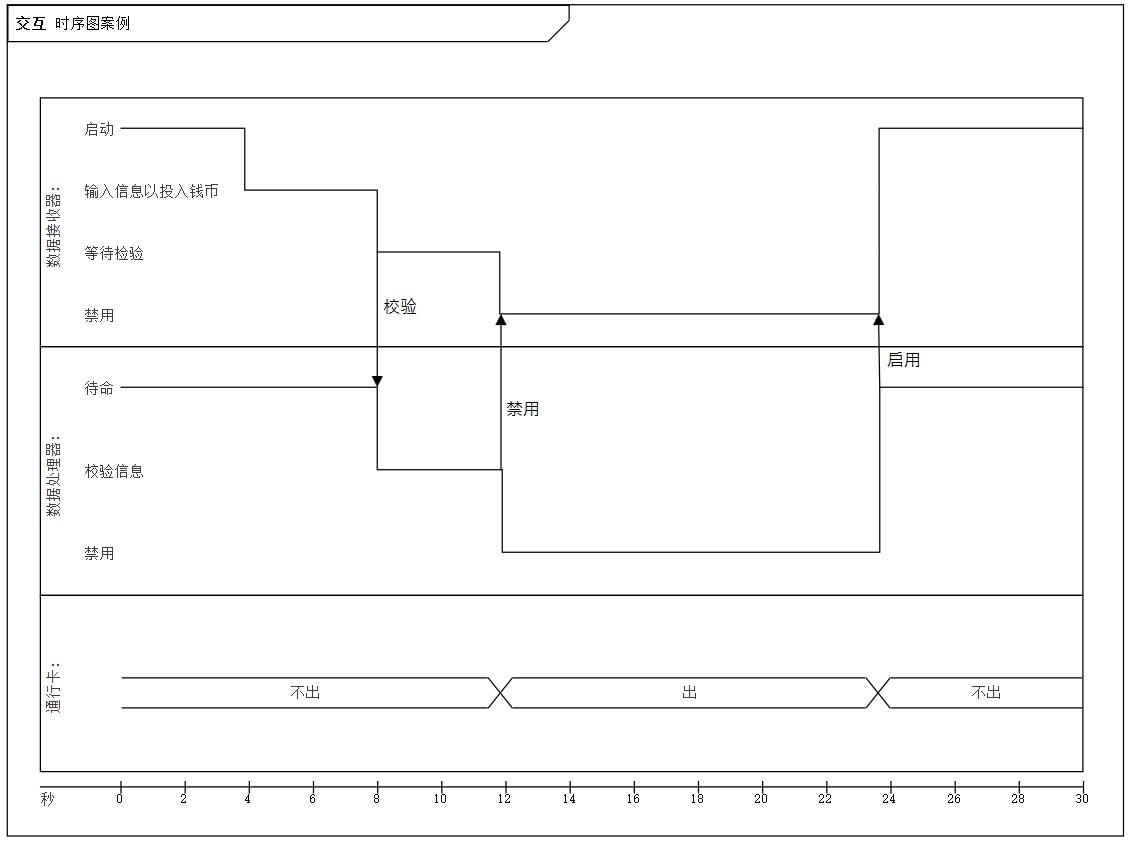

一个自动售票系统的控制逻辑的时间图的示例如下：
自动售票系统有三个部件，在图中表示为三个生命线“:数据接收器”、“:数据处理器”和“:通行卡”。图中表示的控制逻辑如下：
