需求分解图

需求分解是进行需求分析的重要工作。需求一般以树形结构展示，上层需求和下层需求之间是包含关系。需求分解图更直观和更方便的建立上下层需求。可以从一个根需求元素或包元素开始建立一个需求分解图。

生成“需求分解图”的步骤：

1. 模型浏览器上，选择需求或包节点，右键菜单“添加”“新建需求表格/图”“新建需求分解图”，图的根节点就是选择的这个元素（需求或包元素）。
2. 选择根节点或中间层次的节点，可以“添加”、“删除”（如果是删除则模型浏览中也会删除）、“从图中移除”（仅仅图中不显示，模型还在）需求元素。

活动分解图中工具栏意义如下：

添加：选择的节点添加一个下层的需求；

删除：删除节点的同时删除元素，模型浏览器中也同时删除；

从图中移除：仅仅从图中删除节点，元素保留；

查看已删除节点：从已删除节点列表中可以恢复已删除节点的显示；

刷新：如果在其它视图中修改了需求分解关系，刷新可以刷新图中节点的显示；每次打开图，都会显示最新的模型关系，即使不是当前这个图中增加的节点。

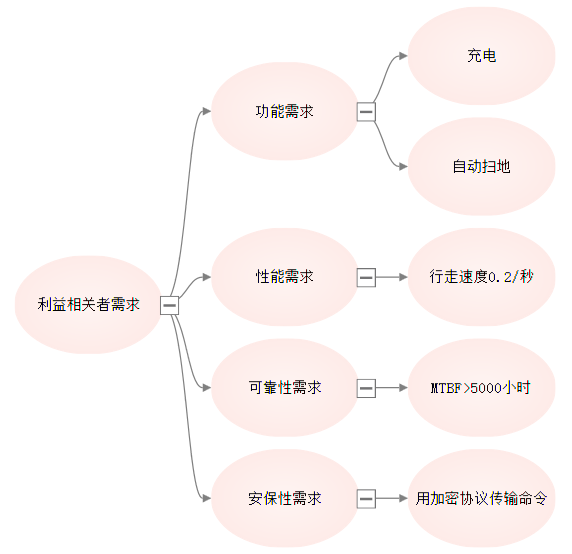

示例图如下所示：
