模块结构分解图

模块分解图能够完整的浏览模块所有层次的结构关系。可以从代表系统最高层级模块，或者某个分系统、设备建立一个模块结构分解图。模块结构分解图中根节点是图代表的模块，下层节点代表一个部件属性，更下层的节点是作为上层部件属性的类型的模块的部件属性。除了根节点，中间各层节点的文本的语法如下：

“部件属性名称:模块名称”

“:”前面是部件属性名称（新增加的节点名称为空），“:”后面是代表部件的类型的模块的名称。“:”不可以删除。也可以直接在类型后面输入“[1..4]”这样格式的多重性。

生成“模块结构分解图”的步骤：

1. 在模型浏览器上选择一个模块，通过右键菜单“添加”“SysML图”“新建模块结构分解图”，建立一个模块结构分解图。
2. 图形建立完毕，自动打开图后，图的跟节点是这个模块。选择这个模块，右键菜单“添加”，可以添加一个下层部件节点。鼠标双击新增加的部件节点，编辑部件的名称（“:”前面部分，可以为空）、代表部件类型的模块的名称（“:”后面的部分，不可以为空）。同时会在和最上层模块相同命名空间的包中增加相应的模块。
3. 继续在部件节点增加下层节点。增加的下层节点是作为上层部件属性的类型的模块的部件属性。部件的其它属性（多重性等），可以通过属性框设置。

视图中的工具栏功能说明如下：

添加：选择的节点添加一个下层的部件；

删除：删除节点的同时删除元素，模型浏览器中也同时删除；

从图中移除：仅仅从图中删除节点，元素保留；

查看已删除节点：从已删除节点列表中可以恢复已删除节点的显示；

刷新：如果在其它视图中修改了模块结构分解关系，刷新可以刷新图中节点的显示。每次打开图，都会显示最新的模型关系，即使不是当前这个图中增加的节点。

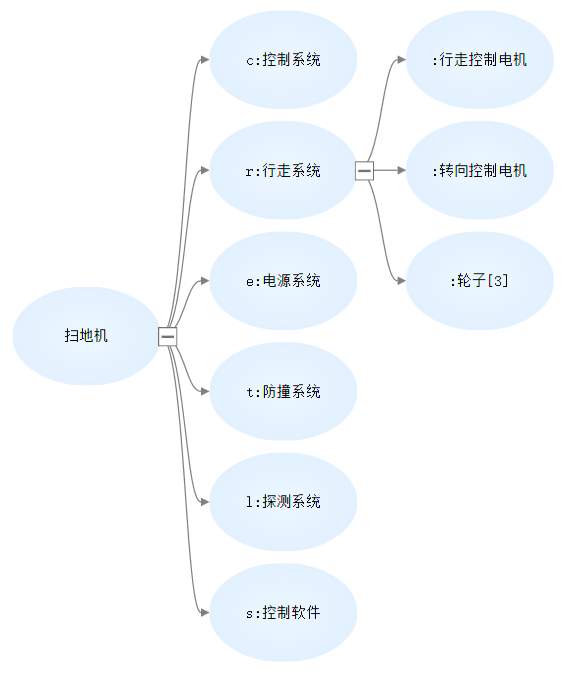

模块结构分解图的示例如下：
