接口控制文档表格

“接口控制文档”是系统工程工作的重要成果。是系统中各个组成部分的接口设计的重要参考资料。主要有两种类型的“接口控制文档”，“黑盒接口控制文档”和“白盒接口控制文档”。

1. 黑盒接口控制文档：一个模块作为整体对外的接口说明文档，不涉及模块内部的说明，把模块当作一个黑盒看待。
2. 白盒接口控制文档：一个模块内部各部分之间相互连接的接口关系说明。以每个连接关系作为一个说明项目，说明每个连接器两端的接口、接口中的交换项目及类型等。相当于把模块拆开了、对模块内部的说明，把模块当作一个白盒看待。

黑盒接口控制文档表格

生成“黑盒接口控制文档表格”的步骤：

1. 在模型浏览器上选择一个模块，通过右键菜单“添加”“SysML图”“新建接口控制文档表格” “黑盒接口表格”，建立一个黑盒接口控制文档表格。

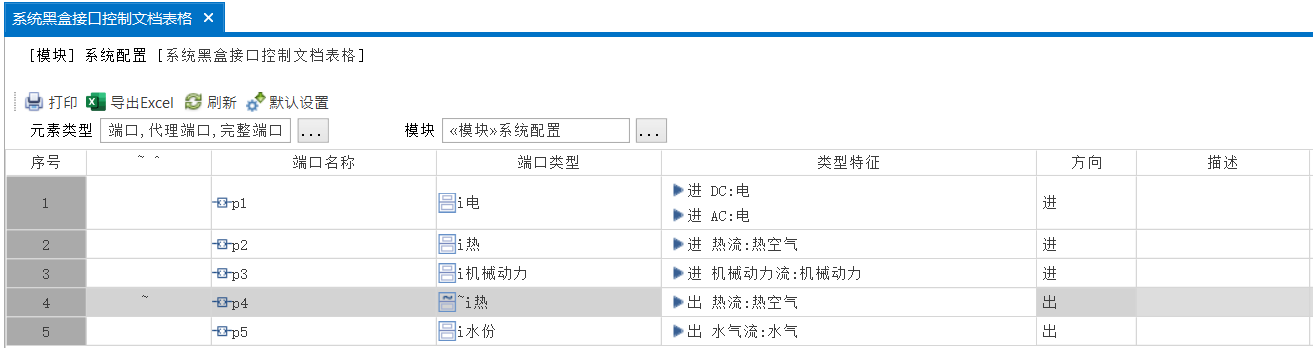

2. 表格建立后，会自动打开。表格中每条记录是一个端口的名称、端口类型、端口类型中的项目流属性、端口的方向等。

视图中的工具栏功能说明如下：

打印：打印表格内容；

导出Excel：表格内容导出为Excel文件；

刷新：如果在其它地方编辑了模型的端口，通过刷新立即刷新界面。每次打开这个表格会自动刷新。

：默认设置：恢复“元素类型”的默认类型设置和“模块”中的选择。

元素类型：设置要显示的端口元素的类型。

模块：显示那些模块的端口。默认是表格所属的这个模块。

白盒接口控制文档表格

生成“白盒接口控制文档表格”的步骤：

1. 在模型浏览器上选择一个模块，通过右键菜单“添加”“SysML图”“新建接口控制文档表格” “白盒接口表格”，建立一个白盒接口控制文档表格。

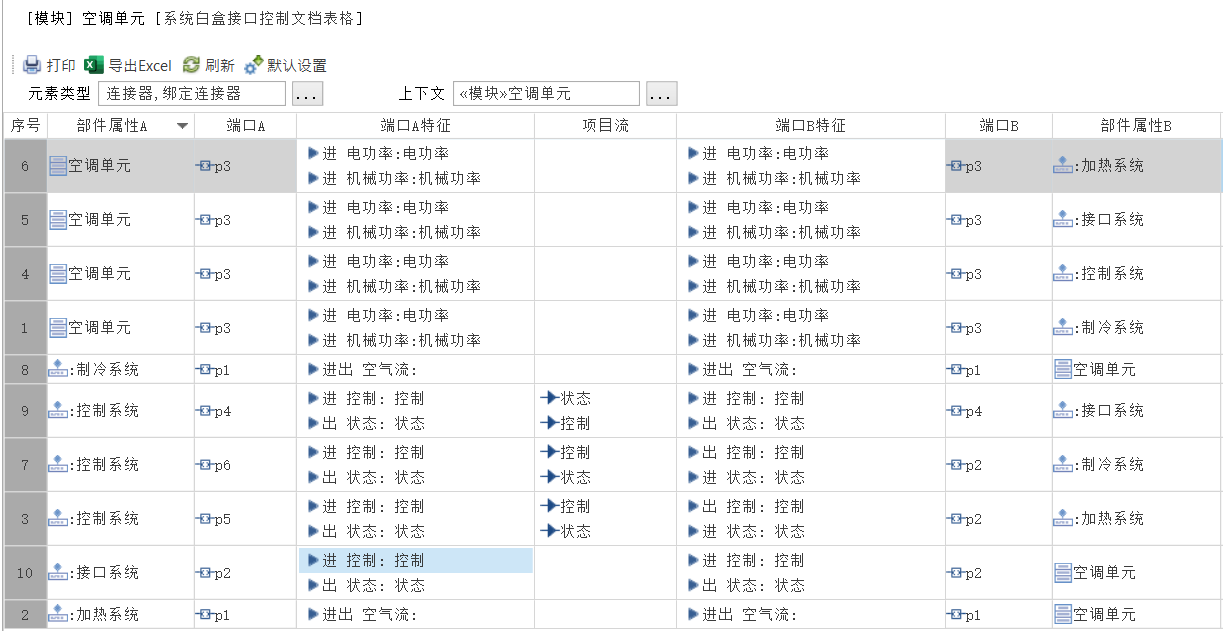

2. 表格建立后，会自动打开。表格中每条记录是一个连接器两端的部件属性（或表示边界的模块）、端口的名称、端口中的特征（属性或操作）、连接器中的项目流。

视图中的工具栏功能说明如下：

打印：打印表格内容；

导出Excel：表格内容导出为Excel文件；

刷新：如果在其它地方编辑了模型的端口，通过刷新立即刷新界面。每次打开这个表格会自动刷新。

：默认设置：恢复“元素类型”的默认类型设置和“模块”中的选择。

元素类型：设置要显示的端口元素的类型。

上下文：表格中部件属性及连接器所属的模块。
