发布数据

操作步骤

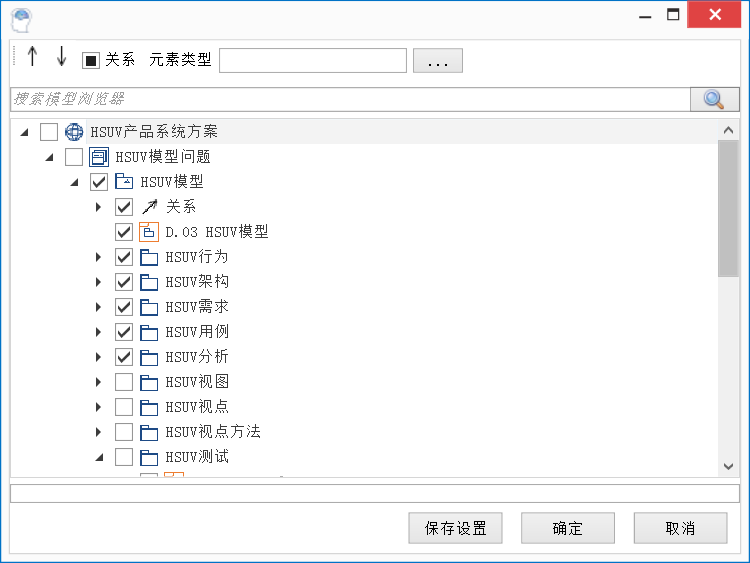

发布数据意味着将整个系统的模型数据完整地导出,作为方案评审、归档或后续各专业设计工作的输入。MBSES可以将整个系统模型导出为一个Word文件。操作方式为点击主工具栏“报表”---“导出Word”,然后会弹出元素选择窗口,如下所示:

  1. 在图中,勾选元素节点前面的复选框,作为输出的元素。
  2. 通过工具栏上面的上、下箭头,移动元素的输出顺序。默认元素是按名称排序的。但是一般情况,按照需求、行为、结构的设计过程输出元素。您可以按照这个逻辑调整输入元素的顺序这个顺序在“确定”导出之后,会保存。再次导出还可以使用这个顺序。
  3. 如果在关系前面的方框中打勾,则所有关系元素也都会被选中导出;如果去掉勾,则取消所有关系元素的导出。
  4. 可以点击“元素类型”后面的按钮,打开元素类型选择窗口,选择导出元素的类型。
  5. 点击“确定”,将按照上面两个步骤设置的顺序、选择的元素输出模型数据到一个Word文件。

输出文件模板

导出的Word文件是以“当前用户系统目录\Documents\ZRSW\MBSES\Template\ modelall.docx”作为文档模板。或者通过选择“此电脑\文档\ZRSW\MBSES\Template\ modelall.docx”(Windows10)或“库\文档\我的文档\ZRSW\MBSES\Template\ modelall.docx”(Windows7)找到此文件。

可以修改此文档中的样式,然后保存。以后将按照新的文件格式导出Word报表。但不要修改文件名称,包括扩展名。
